BARRA DE DIREÇÃO – 0501.009.473
R$3,667.11
Product Description
BARRA DE DIREÇÃO ZF 0501.009.473
APLICAÇÃO: EIXO ZF MS-B 3025
DESCRIÇÃO DO PRODUTO
A barra de direção ZF 0501.009.473, denominada BARRA DE LIGAÇÃO no catálogo SDM365, integra conjuntos de eixo da família MS-B 3025. Sua identificação deve ser feita pelo código da peça e pela lista de materiais do eixo instalado no equipamento.
FUNÇÃO DA PEÇA
A barra de ligação integra o mecanismo de direção e transmite o movimento entre os elementos articulados do conjunto. Sua montagem e regulagem devem seguir a documentação do eixo correspondente, preservando o alinhamento do sistema de direção.
DADOS TÉCNICOS
| Característica | Informação |
|---|---|
| Marca | ZF |
| Código ZF | 0501.009.473 |
| Código sem pontuação | 0501009473 |
| Denominação no SDM365 | BARRA DE LIGAÇÃO |
| Família de eixo | MS-B 3025 |
| Informação técnica do fabricante | 600X57X108,6 |
| Peso bruto informado pela ZF | 6,000 kg |
A sequência dimensional acima reproduz a informação técnica do fabricante. A interpretação de cada medida deve ser conferida no desenho do conjunto.
APLICAÇÕES ZF
O SDM365 relaciona esta referência aos seguintes conjuntos:
| Agregado ZF | Tipo | Módulo | Denominação do módulo |
|---|---|---|---|
| 4475.004.121 | MS-B 3025 | 4475.101.647 | PONTE DO EIXO |
| 4475.004.133 | MS-B 3025 | 4475.101.661 | PONTE DO EIXO |
| 4475.004.134 | MS-B 3025 | 4475.101.647 | PONTE DO EIXO |
REFERÊNCIAS CRUZADAS
ZF
- 0501.009.473
- 0501009473
- 0501-009-473
CATERPILLAR
- 490-7447
A referência Caterpillar 490-7447 consta na relação de números externos do SDM365 para este material. Confirme a aplicação pela identificação do eixo e pelo número de série do equipamento.

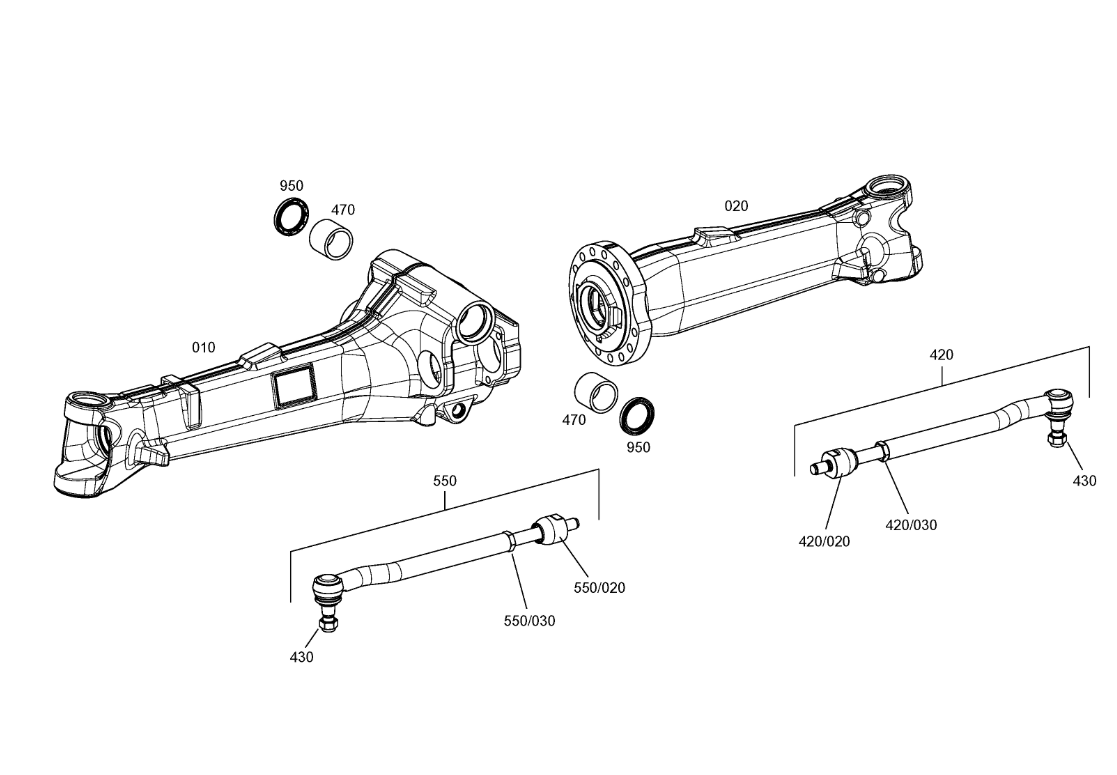

IDENTIFICAÇÃO NA IMAGEM
A imagem apresenta o desenho do conjunto de ponte do eixo para referência técnica. Este anúncio corresponde à barra de direção ZF 0501.009.473. Os demais componentes ilustrados não fazem parte deste anúncio.
