ARRUELA DE TRAVAMENTO NORD-LOCK NL3/8″spss-254 – 3/8″ – INOX 254 SMO – CÓD. 2588

Product Description

Descrição

Par de arruelas de travamento por cunha Nord-Lock® NL3/8"spss-254, para parafusos 3/8", em aço inoxidável austenítico 254 SMO® (EN 1.4547). Impede a soltura de uniões aparafusadas expostas a vibração severa e cargas dinâmicas, aumentando a confiabilidade operacional e reduzindo reapertos, paradas não planejadas e custos de manutenção. Versão SP, com diâmetro externo ampliado (21,0 mm): indicada para furos grandes ou oblongos, superfícies pintadas ou sensíveis, materiais macios como alumínio e para uso com parafusos e porcas flangeados (ISO 4161 / 4162), distribuindo melhor a carga.

Unidade de venda: o preço deste anúncio é por 1 par colado (duas arruelas pré-montadas, que formam o sistema de travamento). Embalagem máster de fábrica: caixa com 200 pares.

Como funciona o travamento por cunha

O sistema Nord-Lock® trava a união por tensão, e não por atrito. Cada par é formado por duas arruelas com cunhas (cames) nas faces internas e serrilhas radiais nas faces externas. No aperto, as serrilhas se ancoram na cabeça do parafuso ou porca e na superfície de apoio; o único plano livre para deslizar passa a ser o das cunhas.

Como o ângulo da cunha (α) é maior que o ângulo do passo da rosca (β), qualquer tentativa de giro no sentido de soltar faz as cunhas subirem uma sobre a outra, aumentando a carga de fixação e bloqueando a rotação. Por isso a união permanece travada mesmo sob vibração severa e cargas dinâmicas, e a função de travamento não é afetada por lubrificação.

Informações técnicas

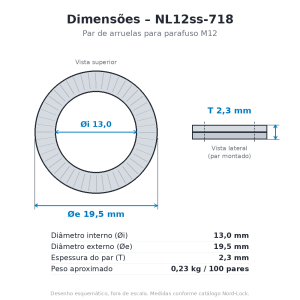

Dimensões

Aplicações

Ambientes corrosivos e ricos em cloretos: água salgada e atmosfera marinha, bombas, trocadores de calor, indústria naval e offshore, nuclear, alimentícia, médica e de processamento – onde o inox EN 1.4404 não é adequado.

Montagem

• Furo roscado: um par sob a cabeça do parafuso.
• Furo passante (parafuso e porca): dois pares – um sob a cabeça do parafuso e outro sob a porca.
• Cabeça alojada (rebaixo): use a arruela de diâmetro externo padrão, que cabe no alojamento.
• Furos grandes, oblongos, superfícies pintadas ou materiais macios: use a versão SP (diâmetro externo ampliado), de preferência com parafuso ou porca flangeados.
• Mantenha o par colado como fornecido, com as cunhas voltadas uma para a outra, e aperte com as ferramentas usuais. O uso de lubrificante é permitido e reduz a dispersão da pré-carga.
• Conferência: no desaperto percebe-se o “clique” das cunhas se sobrepondo, e ficam marcas de impressão das serrilhas na cabeça do parafuso/porca e na superfície.

Quando não usar

• Superfícies de apoio que não estejam travadas (por exemplo, sobre uma arruela lisa solta).
• Superfícies de contato mais duras que a arruela – a serrilha precisa marcar a superfície.
• Materiais muito macios, como madeira e plástico.
• Uniões muito elásticas, com assentamento excessivo ou sem pré-carga.

Qualidade, rastreabilidade e garantia

Cada arruela é marcada a laser com a marca Nord-Lock, o número de controle do lote e o código do tipo de material, o que garante produto genuíno e rastreabilidade completa até a matéria-prima. Fabricação na Suécia com sistema de gestão ISO 9001:2015 e ISO 14001:2015, em conformidade com RoHS, ELV e REACH. A tecnologia é comprovada no ensaio de vibração Junker (DIN 65151) e possui aprovações de institutos independentes como DIBt, DNV GL, EBA, TÜV e Lloyd’s Register. A Nord-Lock oferece garantia vitalícia de funcionamento para as suas arruelas.

BRASVILA – Distribuidor autorizado Nord-Lock® no Brasil. Produto original, com procedência e rastreabilidade de fábrica. Atendimento técnico para especificação da arruela correta, torque e pré-carga.

Para cotação de volumes ou dúvidas de aplicação, consulte a BRASVILA informando o código 2588 (NL3/8"spss-254).

Informações técnicas retiradas do catálogo e do site da Nord-Lock (www.nord-lock.com). Diretrizes de torque: torquelator.nord-lock.com. Modelos CAD 2D/3D: www.nord-lock.com/cad.
